Предлагается схема гравитационно-коалесцентного комплекса очистки нефтесодержащих стоков для небольших производственных объектов (АЗС, автомойки, гаражи и пр.) с использованием фильтрующих модулей оснащенных сорбентом "Мегасорб" и гравитационно-коалесцентными сепараторами серии "Гамма".

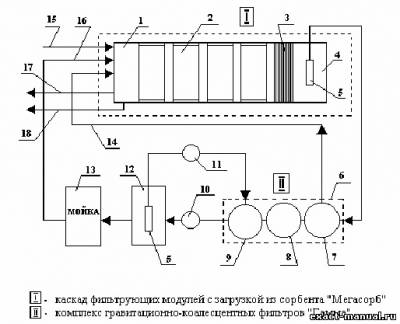

Условные обозначения:

1 – приёмный колодец - песколовка;

2 – фильтрующий модуль с горизонтально расположенной фильтрующей кассетой;

3 – фильтрующий модуль с вертикально расположенной фильтрующей кассетой;

4 – камера очищенной воды;

5 – погружной насос;

6 – комплекс гравитационно-коалесцентных сепараторов «Гамма»;

7 – ГКС «Гамма-1» с зернистой загрузкой;

8 – ГКС «Гамма-2» с загрузкой из сорбента «Мегасорб»;

9 – «Гамма-3» картридж тонкой очистки;

10 – кран;

11 – кран промывки противотоком;

12 – ёмкость с чистой водой;

13 – мойка автомобилей;

14 – выход на очистку воды после промывки установки;

15 – вход поверхностных стоков с территории АЗС на очистку;

16 – вход на очистку воды после автомойки;

17 – вывод жидкого нефтешлама;

18 – выход твердого шлама.

Технология очистки

Технологической схемой гравитационно-коалесцентного комплекса предусмотрена трёхступенчатая очистка НСВ по закрытой схеме частично в безнапорном режиме.

Нефтесодержащие стоки, содержащие взвешенные вещества (в основном песчаные и глинистые частицы в кол-ве 300-500 мг/л), а также плавающие и эмульгированные нефтепродукты (в количестве до 2000 мг/л), собираются в дождеприёмном колодце, где при малых скоростях происходит осаждение грубодисперсных частиц взвесей, а также постепенное скапливание и периодический вывод плавающей нефти.

Затем очищаемая вода поступает самотеком на горизонтальные фильтрующие модули - 2 снизу вверх, проходя фильтрующую загрузку из сорбента "Мегасорб".

Последняя кассета каскада фильтрующих модулей расположена вертикально и оснащена композиционным фильтрующим материалом на основе сорбента "Мегасорб".

Шлам периодически выводится из нижней камеры (16) с помощью насоса.

Далее, технологической схемой предусмотрена трёхступенчатая очистка НСВ по закрытой схеме в напорном режиме.

Очистка воды от эмульгированной нефти, взвешенных веществ и ПАВ осуществляется в гравитационно-коалесцентном сепараторе «Гамма-1», оснащенном плавающей зернистой загрузкой.

Доочистка воды происходит в гравитационно- коалесцентном фильтре «Гамма-2» через слои сорбента нефти и нефтепродуктов «Мегасорб».

Окончательная, тонкая очистка воды от эмульгированных и растворенных нефтепродуктов осуществляется с помощью картриджа тонкой очистки «Гамма-3», оснащенного композиционным фильтрующим материалом на основе сорбента «Мегасорб».
