Характеристики
Материал корпуса: серый или ковкий чугун
Клапан (шар) - чугун, алюминий или резина
Уплотненние - резина
Болты - нержавеющая сталь либо сталь Fe/Zn5
Заглушка болта - парафин
С изображением промывочного отверстия, узла очистки и удаления воздуха

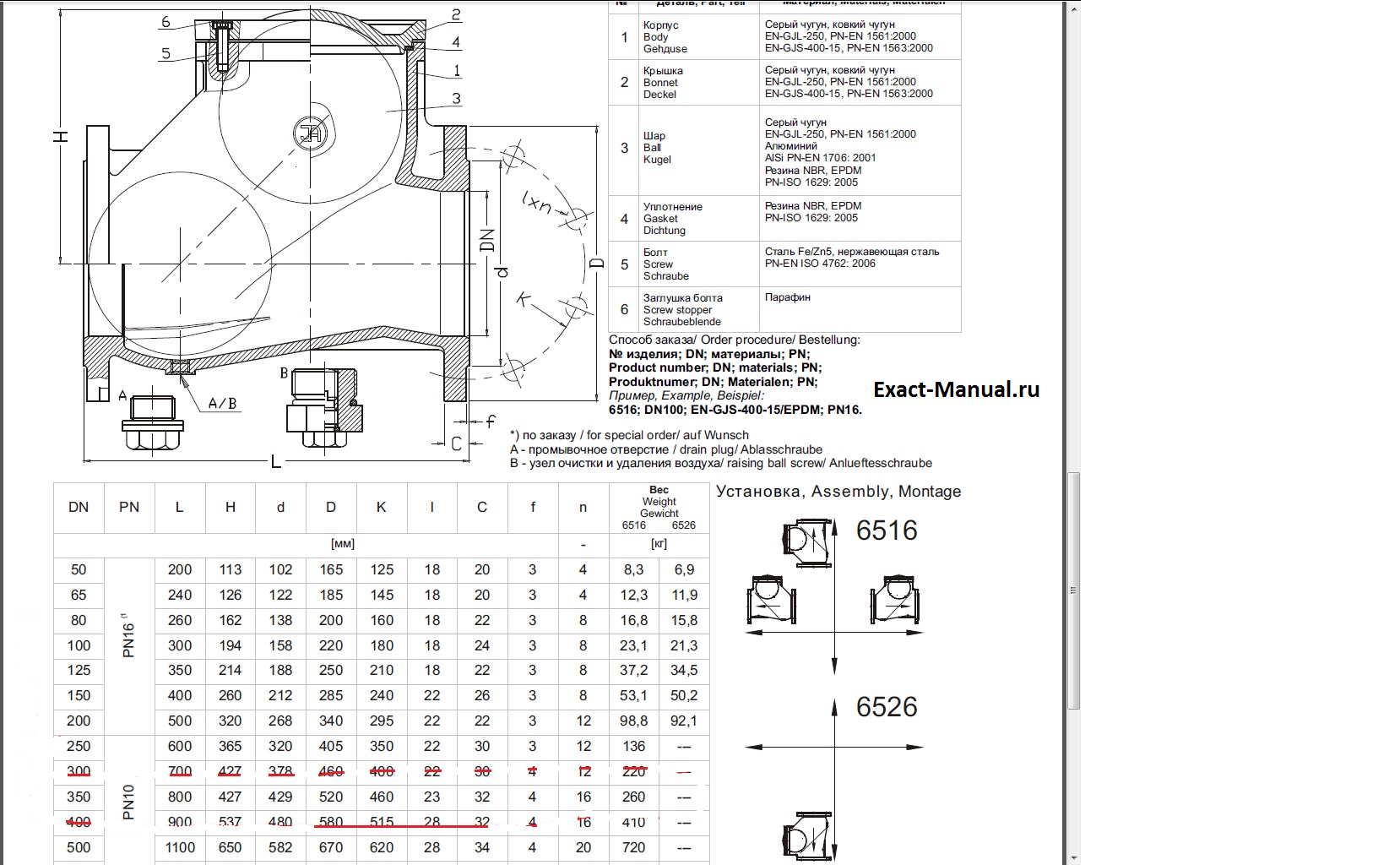

На чертеже указаны размеры обратных клапанов DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500
