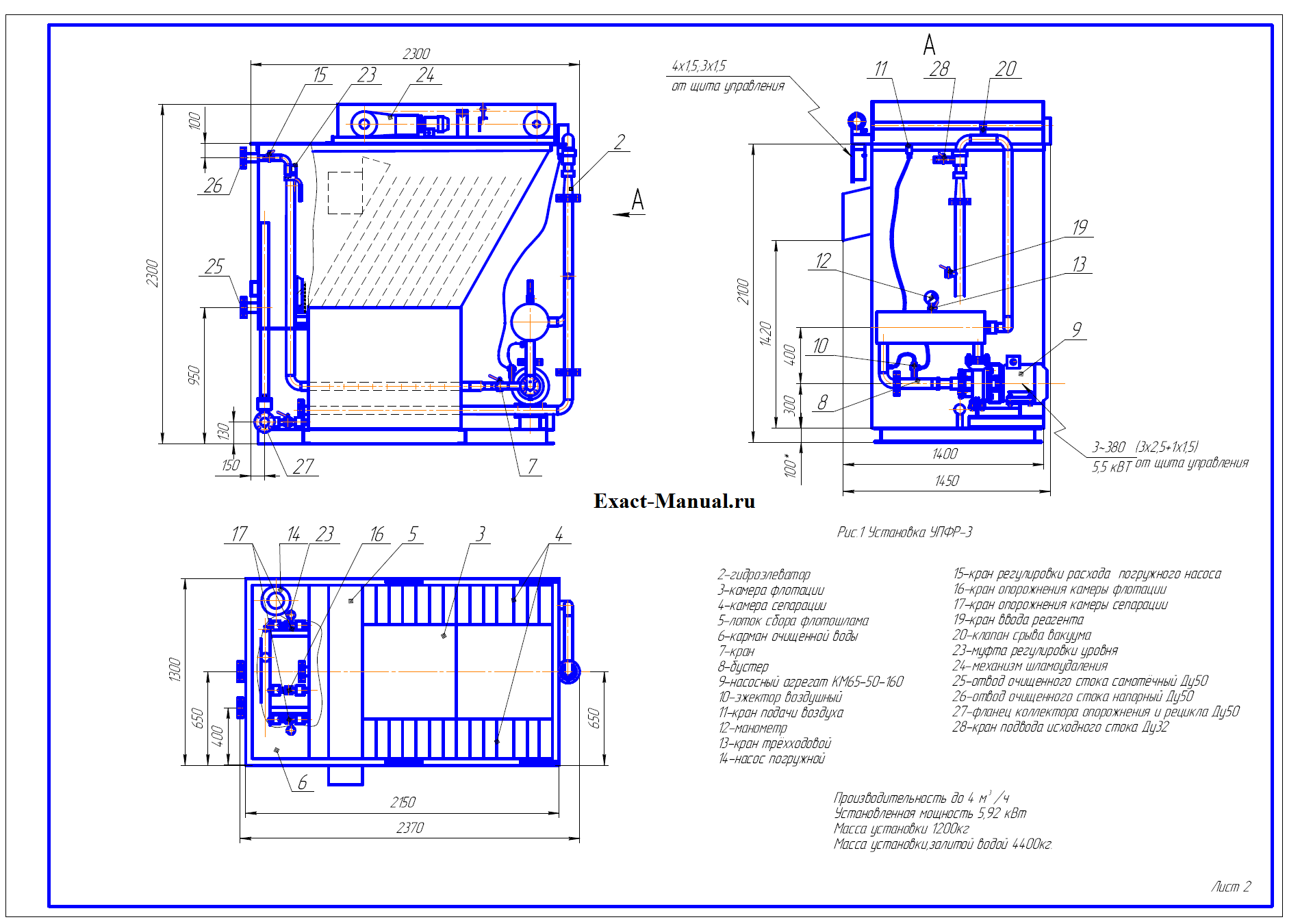

На чертеже изображен флотатор с размерами, экспликацией составных частей и диаметрами трубопроводов.
Экспликация пенно-флотационной установки:
2 - гидроэлеватор; 3 - камера флотации; 4 - камера сепарации; 5 - лоток сбора флотошлама; 6 - кран очищенной воды; 7 - кран; 8 - бустер; 9 - насосный агрегат КМ-65-50-160; 10 - эжектор воздушный; 11 - кран подачи воздуха; 12 - манометр; 13 - кран трехходовой; 14 - насос погружной; 15 - регулировка расхода погружного насоса; 16 - опорожнение камеры флотации; 19 - опорожнение камеры сепарации; 20 - клапан срыва вакуума; 23 - муфта регулировки уровня; 24 - механизм шламоудаления; 25 - отвод очищенного стока самотечный Ду50; 26 - напорный отвод очищенной воды Ду50; 27 - фланец коллектора опрожнения и рецикла; 28 - кран подвода исходного стока Ду32.
